高精度分体式GNSS接收机 | TN521
计讯物联高精度北斗GNSS接收机TN521，一体化北斗GNSS接收机，北斗位移监测终端、北斗边坡监测系统应用、GNSS北斗大坝位移监测、北斗GNSS形...
普适型地质灾害监测设备 GNSS北斗高精度定位终端
时间：2022-01-13 13:51:19来源：本站原创
计讯物联普适型地质灾害监测设备GNSS北斗高精度定位终端TN521，根据地质灾害数据在线监测，分析动态趋势，及时发出预警避险告警信息，提高地质灾害监测预警水平和防灾能力，保障人民群众生命财产安全。
普适型地质灾害监测设备采用高性能工业级无线通信�？�、工业级处理器、金属外壳，保护等级IP68，WDT 看门狗设计、防掉线机制，保证数据稳定可靠运行。支持GPS L1/L2，BD B1/B2，支持北斗三代，平面精度±2.5mm+ 1ppm RMS，高程精度±5+1×1ppm RMS，支持4G全网通、移动/联通/电信2/3/4G网络，支持RS485\RS232串口等接入方式。
普适型地质灾害监测设备TN521参数
|
GNSS配置 |
|
|
卫星星座 |
GPS: L1 L2 ，BeiDou: B1 B2，预留B3 |
|
静态相对定位精度 |
平面：±2.5mm+1ppm RMS；垂直：±5mm+1ppm RMS |
|
动态相对定位精度 |
平面：±8mm+1ppm RMS；垂直：±15mm+1ppm RMS |
|
初始化时间 |
＜25s |
|
初始化可靠性 |
＞99.99% |
|
数据格式 |
支持RTCM32原始数据及实时动态结果数据上传 |
|
射频天线 |
|
|
天线类型 |
外置GNSS、4G天线 |
|
GNSS天线 |
GNSS三星七频天线 |
|
4G天线 |
外置4G天线 |
|
系统配置 |
|
|
存储 |
选配8G，最高支持32G |
|
无线通讯 |
|
|
通信 |
4G |
|
采集间隔 |
0s～24h（采购人可依据实际需求在技术参数要求的范围内设定） |
|
上报间隔 |
0s～72h（采购人可依据实际需求在技术参数要求的范围内设定） |
|
电气性能 |
|
|
电压范围 |
5-35V |
|
防反接 |
支持 |
|
功耗 |
在采样间隔不低于 15s 且上传间隔不低于 15s 情况下功耗<2W |
|
供电方式 |
按需供电方式，满足连续30个阴雨日正常工作（过压及欠压保护） |
|
环境指标 |
|
|
工作温度 |
-35℃到+75℃ |
|
存储温度 |
-45℃到+85℃ |
|
三防等级 |
IP68 |
|
湿度 |
抗95%冷凝 |
|
人机交互 |
|
|
指示灯×4 |
电源指示灯、卫星指示灯，4G指示灯，系统灯 |
|
安装方式 |
标准观测墩、现浇混凝土墩、钢结构等 |

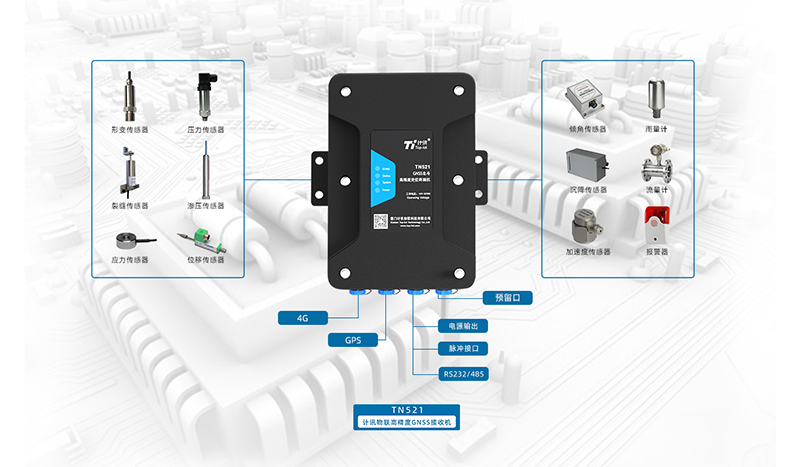

硬件接口：
|
线材类型 |
7芯线序 |
颜色 |
接口形式 |
接口线序 |
定义 |
外设 |
|
一分二 |
1 |
红 |
四芯公头 |
1 |
VCCOUT |
485传感器 |
|
2 |
黑 |
2 |
GND |
|||
|
3 |
黄 |
3 |
A1 |
|||
|
4 |
白 |
4 |
B1 |
|||
|
5 |
蓝 |
3PIN端子 |
1 |
PI |
脉冲传感器 |
|
|
6 |
棕 |
2 |
VCC_IN |
|||
|
7 |
橙 |
3 |
GND |
|||
|
|
||||||
|
一分三 |
1 |
红 |
DC头 |
1 |
VIN+ |
电源输入 |
|
2 |
黑 |
2 |
VIN- |
|||
|
3 |
黄 |
DB9 |
2 |
232_RX |
调试口 |
|
|
4 |
白 |
3 |
232_TX |
|||
|
5 |
蓝 |
|||||
