环保数采仪接口配置
时间：2020-12-31 13:40:04来源：本站原创

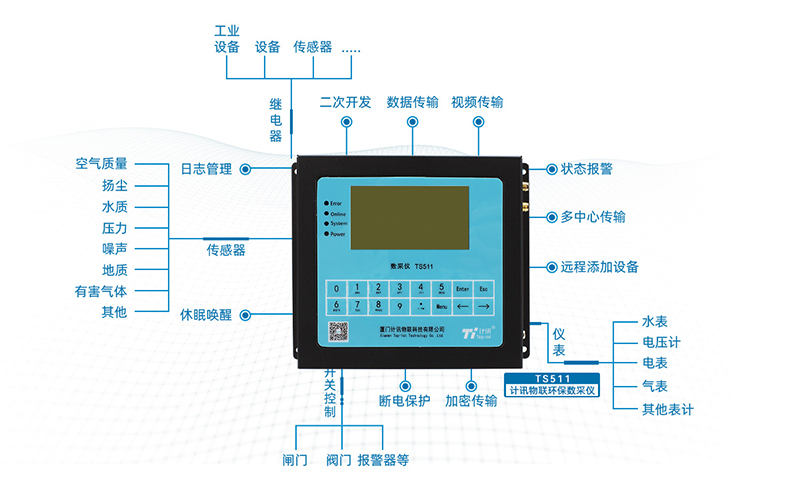

计讯物联环保数采仪TS511遵循环保行业规约，2个RS232接口、2个RS485接口、2路脉冲接口、8路模拟量输入接口（16位AD、支持4-20mA电流或0-5V电压信号）、8路开关量输入接口、2路开关量输出接口、8路继电器输出(标配2路)、1个12位格雷码接口（预留），兼容各种类型的各类水、气在线分析仪表和流量计等仪器。
产品接口:
|
描述 |
说明 |
|
电源接口： |
|
|
标准电源 |
DC 12V/1.5A |
|
供电范围 |
DC 5～35V |
|
内置电源反相保护和过压保护。 |
|
|
串口： |
|
|
串口采用工业端子接口， 两路RS232、两路RS485接口 |
|
|
内置15KV ESD保护 |
|
|
串口速率 |
300～230400bits/s |
|
数据位 |
8位 |
|
停止位 |
1位 |
|
校验 |
无、偶、奇 |
|
指示灯： |
|
|
具有电源、系统、在线、错误指示灯 |
|
|
天线： |
|
|
标准SMA阴头天线接口，特性阻抗50欧 |
|
|
接地端子： |
|
|
M3螺丝接地保护端子 |
|
|
LCD屏： |
|
|
128*64点阵液晶显示屏 |
|
|
按键： |
|
|
标准2*8键盘 |
|
|
脉冲量： |
|
|
2个翻斗式雨量计接口（低电平有效 0V~1V），2路脉冲接口（高电平有效 2V~30V） |
|
|
模拟量： |
|
|
8路模拟量输入接口（16位AD、支持4-20mA电流信号输入，可选0-5V电压信号输入） |
|
|
开关量输入： |
|
|
8路开关量输入接口（光隔离） 逻辑0：湿节点0-3VDC，或干节点导通 逻辑1：湿节点5-30VDC，或干节点断开 |
|
|
开关量输出： |
|
|
2路开关量输入接口（光隔离，OC门输出） 额定驱动电流：50mA 额定驱动电压：35V |
|
|
继电器（默认2路）： |
|
|
8路继电器输出接口 最大切换电压：30VDC/250VAC 最大切换电流：5A |
|
|
电源输出： |
|
|
3路受控输出电源（输出电压值与设备供电电压相同，默认12V。单路额定输出电流1A，3路额定输出电流总和2A，内置过流保护） |
|
|
SD卡： |
|
|
SD卡接口，最大可支持32G扩展TF卡 |
|
>>>>计讯物联环保数采仪
