数采仪 环保标准 数据采集传输仪

时间：2021-05-12 09:52:52来源：本站原创

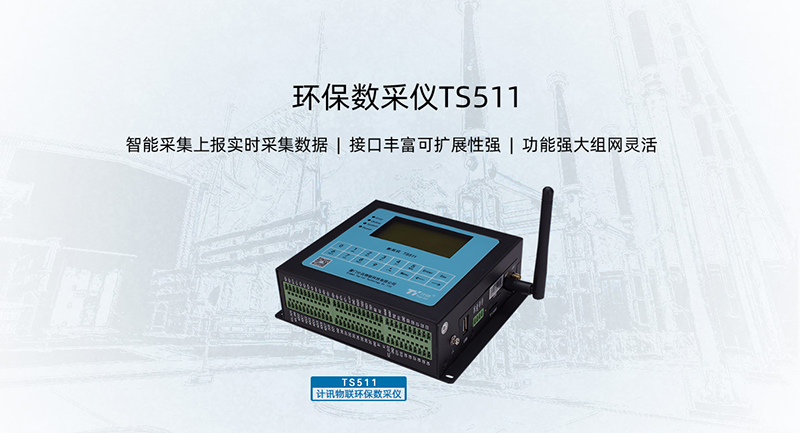

数采仪，数据采集传输仪，通过数字通道、模拟通道、开关量通道采集监测仪表的监测数据、状态等信息，通过无线网络将数据、状态传输至上位机，上位机发送控制命令，数采仪根据命令控制监测仪表工作。计讯物联数采仪TS511，遵循环保标准，广泛应用大气扬尘监测、污染源监测、污水处理监测、废弃监测、噪声扬尘、生态流量下泄监控、森林防火监控等环境监测领域。

数采仪 环保标准 数据采集传输仪

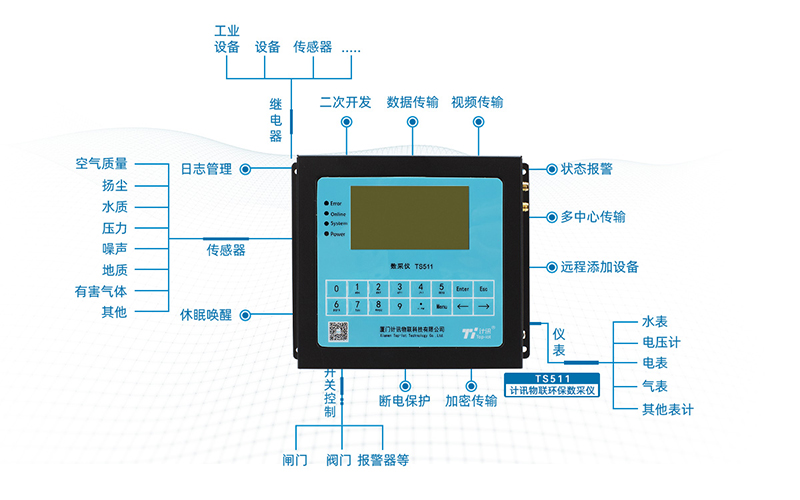

数据采集传输仪TS511功能

1、图像抓拍、数字量模拟量开关量数据采集、数据存储、数据显示、报警、数据传输、设备控制。

2、接口丰富，兼容各种类型的各类水、气在线分析仪表和流量计等仪器。

3、各种污染治理设备工作状态监测、可对阀门、闸门、报警器等设备进行控制。

4、通信方式多样，支持GPRS/4G无线蜂窝网络、短信、RS232/RS485，可选NB-IOT、北斗等。

数采仪 环保标准 数据采集传输仪

5、大空间数据存储，可存储10年以上的采集数据。

6、支持行业规约，可快速接入计讯云平台，支持定制第三方上位机通信协议，可选提供通信中心入库的方式接入第三方平台，多中心设计，监测数据可同时向各级环保局、业主及运维单位发送。

7、三级看门狗检测机制，采用PPP层心跳、ICMP探测、TCP心跳链路检测机制，设备稳定不掉线。

8、管理方便：平台管理、本地配置、串口配置、液晶/键盘配置、app手机配置可�。�参数远程配置、远程添加传感器、控制器等物联网终端。

9、支持vpn、运营商专网，数据加密传输，安全可靠。



        数采仪TS511接口配置

描述

说明

电源接口：

标准电源

DC 12V/1.5A

供电范围

DC 5～35V

内置电源反相保护和过压保护。



串口：

串口采用工业端子接口， 两路RS232、两路RS485接口

内置15KV ESD保护

串口速率

300～230400bits/s

数据位

8位

停止位

1位

校验

无、偶、奇

指示灯：

具有电源、系统、在线、错误指示灯

天线：

标准SMA阴头天线接口，特性阻抗50欧

接地端子：

M3螺丝接地保护端子

LCD屏：

128*64点阵液晶显示屏

按键：

标准2*8键盘

脉冲量：

2个翻斗式雨量计接口（低电平有效 0V~1V），2路脉冲接口（高电平有效 2V~30V）

模拟量：

8路模拟量输入接口（16位AD、支持4-20mA电流信号输入，可选0-5V电压信号输入）

开关量输入：

8路开关量输入接口（光隔离）

逻辑0：湿节点0-3VDC，或干节点导通

逻辑1：湿节点5-30VDC，或干节点断开

开关量输出：

2路开关量输入接口（光隔离，OC门输出）

额定驱动电流：50mA

额定驱动电压：35V

继电器（默认2路）：

8路继电器输出接口

最大切换电压：30VDC/250VAC

最大切换电流：5A

电源输出：

3路受控输出电源（输出电压值与设备供电电压相同，默认12V。单路额定输出电流1A，3路额定输出电流总和2A，内置过流保护）

SD卡：

SD卡接口，最大可支持32G扩展TF卡
