      视频采集监测终端机 视频采集上传叠加

      时间：2021-05-26 14:44:46

        点击了解>>>>视频采集监测终端机


        视频采集监测终端机TS910，支持视频数据采集、视频叠加、语音及对讲、报警、GPS定位、图像抓拍、等功能。支持MQTT协议，对接主流云平台，实现视频数据上传，远程视频回放、监测控制。

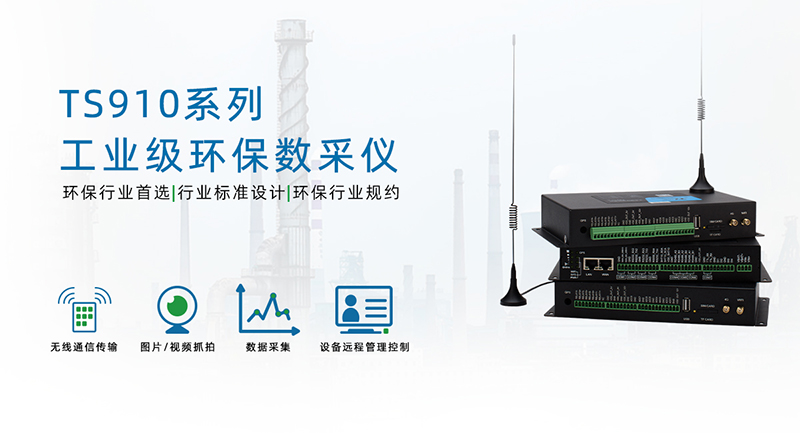

      视频采集监测终端机

        视频采集监测终端机TS910功能

        1、多种通信方式有线宽带和无线网络可互为备份，支持WAN/LAN、ADSL、GPRS、 4G、WIFI(可选)、GPS(可选)等满足不同环境下对远程通信的需求;

        2、RS232接口、RS485接口、I2C接口、1个TTL电平串口、开关量、 模拟量、继电器满足多种工业传感器采集需求;

        3、支持工业路由功能，实现2路局域网接入和视频数据的采集和上传;

        4、具备VPN和内网穿透功能;

        5、支持多中心通信，可同时与多个后台服务器进行通信，实现与各监管部门平台联网;

        6、运行标准Linux 智能操作系统，可以开放二次开发功能;

        7、支持本地网口或WiFi接入与和远程接入方式对设备维护、管理、升级;

        8、支持接收平台下发指令，并可远程控制现场自动监测设备;

        9、支持断电、断网续传和数据自动补发功能，保证数据完整性;

        10、可选配备TF卡接入功能，支持大数据存储和数据导出功能(可选配功能);

        11、支持现场接入LED屏幕显示，也可支持平台下发指令控制LED屏的数据显示(LED驱动需要定制开发);

        12、可自带液晶触摸显示屏，能显示所连接监测仪表的实时数据(可选配功能);

        13、可内置高精度的GPS�？椋芄皇凳鄙媳ㄕ镜阄恢眯畔�(可选配功能)。


        视频采集监测终端机（RTU）TS910接口参数

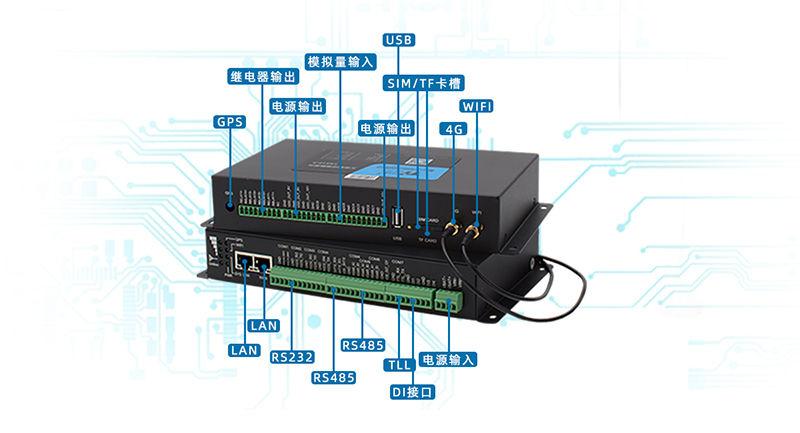

      视频采集监测终端机


      项目

      内容

      电源接口：



      标准电源

      DC 12V/1.5A

      供电范围

      DC 9～35V

      内置电源反相保护和过压保护。

      以太网接口

      1个WAN口，1个10/100M以太网口（RJ45插座）；

      或配置成2LAN，自适应MDI/MDIX，内置1.5KV电磁隔离保护













      TF

      可接TF存数据

      USB

      标准USB，可接U盘存数据





      串口

      4个RS232和3个RS485接口，内置15KV ESD保护，串口参数如下：

      数据位：5、6、7、8位

      停止位：1、1.5、2位

      校验：无校验、偶校验、奇校验、SPACE及MARK校验

      串口速率：110~230400bps

      LCD屏

      800*480 TFT显示屏（可�。�

      应用接口

      1路I2C接口，外接温湿度传感器

      指示灯

      1个TTL电平串口，外接TTL电平设备

      8路模拟量输入接口（12位AD、支持4-20mA电流信号输入，可选0-5V电压信号输入）

      4路开关量输入接口（光隔离）

      逻辑0：湿节点0-3VDC

      逻辑1：湿节点5-30VDC

      4路继电器输出接口

      最大切换电压：30VDC/250VAC

      最大切换电流：5A

      5路受控输出电源（3路输出电压值与设备供电电压相同，默认12V；1路输出9V,单路额定输出电流1A；1路输出5V,单路额定输出电流1A；内置过流保护）

      具有PWR SYS ONLINE WIFI GPS 信号指示灯

      天线接口

      标准SMA阴头天线接口，特性阻抗50欧

      SIM/UIM卡接口

      标准的抽屉式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护

      电源接口

      工业级端子接口，内置电源反相保护和过流/过压保护

      接地端子

      M3螺丝接地保护端子
