环保数采仪使用说明-计讯TS501

时间：2025-02-10 11:38:02来源：本站原创



  1.1、概述

  设备必须正确安装方可达到设计的功能，通常设备的安装必须在本公司认可合格的工程师指导下进行。

  注意事项：请不要带电安装设备。


  1.2、开箱

  为了安全运输，设备通常需要合理的包装，当您开箱时请保管好包装材料，以便日后需要转运时使用。

  1.2.1、设备包括下列组成部分：

  ☆设备主机 1台(根据用户订货情况包装)

  ☆车载天线(SMA阳头) 1根

  ☆12VDC/1.5A电源 适配器1个(选配)

  ☆RS232三芯线 1条(选配)

  ☆接线端子12 PIN 1个、10 PIN 1个

  ☆保修卡

  ☆合格证


  1.3、接口说明


\

  接口定义：



\





  1.4、电缆安装

  RTU采用工业级端子接口，建议使用的电源线材和数据线材为28-16AWG。

  1.4.1、选配电源和数据线说明如下：

  电源(输出12VDC/1.5A)：

  \

  RS232线(一端为DB9母头)：

 \

  1.4.2、具体接线示意图如下：

  设备供电电源接线图:(供电范围5-36VDC，要求功率大于4W，建议使用选配电源)

\

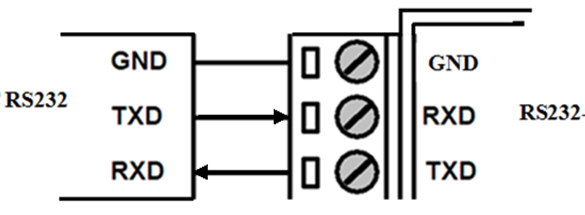

  设备RS232接口接示意图线图：

\


  RS485接口传感器接线图：(如接RS485水位计等。默认波特率9600 bps)

\


  开关量输入接线图：(湿接点)

\


  继电器输出接线图：(最大切换电压30VDC，最大切换电流1A，最大切换功率30W)


\

  4-20mA模拟量输入接线示意图：

\


  两线制电流环传感器接线图：(电流，4-20mA)



\





  1.5、电源说明

  设备通常应用于复杂的外部环境。为了适应复杂的应用环境，提高系统的工作稳定性，设备采用了先进的电源技术。用户可采我司选配的12VDC/1.5A电源适配器给设备供电，也可以直接用直流5~36V电源给设备供电。当用户采用外加电源给设备供电时，必须保证电源的稳定性(纹波小于300mV，并确保瞬间电压不超过36V)，并保证电源功率大于4W以上(不包含外接传感器的功耗)。

  推荐使用选配的12VDC/1.5A电源。


  1.6、指示灯说明

  设备指示状态如下：

  指示灯状态说明

  PWR亮电源正常

  SYS闪烁设备工作正常

  Online亮�？樯舷�

  Error亮错误告警

\

  1.7、设备固定说明

  设备外壳提供四个直径为6毫米的固定螺丝孔，建议采用M4螺丝固定。


  1.8、设备防雷说明

  设备连接户外传感器(如雨量计、水位计等)时，建议采取防雷保护措施(如安装防雷器等)，以提高设备的安全防护等级。
