北斗gnss大坝位移监测 一体化GNSS北斗接收机应用
时间：2021-12-24本站原创
计讯物联北斗gnss大坝位移监测系统，采用一体化GNSS北斗接收机，平面精度：±2.5mm+ 1ppm RMS，高程精度：±5+1×1ppm RMS，高精度、高集成、高性价比的位移监测终端。GNSS数据解算�？�、供电模块、续航电池、WiFi热点配置�？榈龋С指骼嗤饨哟衅鳎惴河τ糜诠恋卦�、水库大坝等水利建筑物，道路桥梁，路基边坡等领域的形变位移监测。
![](?uploadfile/image/20211224/20211224134311_17223.png "\")

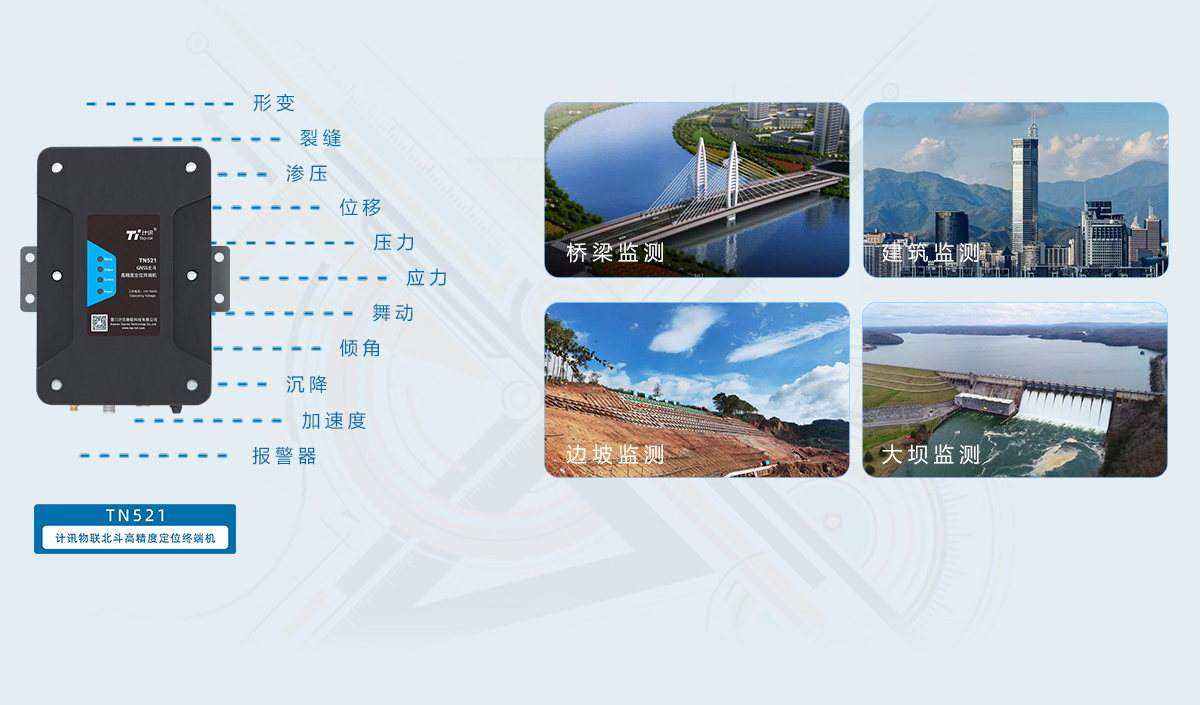

一体化GNSS北斗接收机大坝位移监测
一体化GNSS北斗接收机+云平台，各监测点长期连续跟踪观测，通过无线网络(3G/4G)实时传输目标数据到监测中心，平台实时解算处理，全天候监测，不受气候条件限制，高精度定位，越限数据可联动广播预警系统，通过现场多媒体、应用终端等方式播报相关人员，保障大坝稳定状态。
![](?uploadfile/image/20211224/20211224134603_44812.jpg "\")
一体化GNSS北斗接收机TN521
一、 GNSS性能
1.1星频要求
接收机支持GPS L1/L2，BD B1/B2，支持北斗三代;
1.2静态精度
接收机静态解算精度满足：
平面精度：±2.5mm+ 1ppm RMS，高程精度：±5+1×1ppm RMS
1.3 GNSS天线
外置测量型天线。
![](?uploadfile/image/20231102/20231102164403_19379.jpg "\")
二、 系统性能
2.1系统平台
监测终端内嵌工业级智能平台。
2.2网络通讯
接收机支持4G全网通、全面支持移动/联通/电信2/3/4G网络，兼容更好、信号更强，连接更稳定。
接收机支持RS485\RS232串口等有线接入方式。
2.4数据记录
接收机具有原始数据存储和发送功能，支持离线补发。

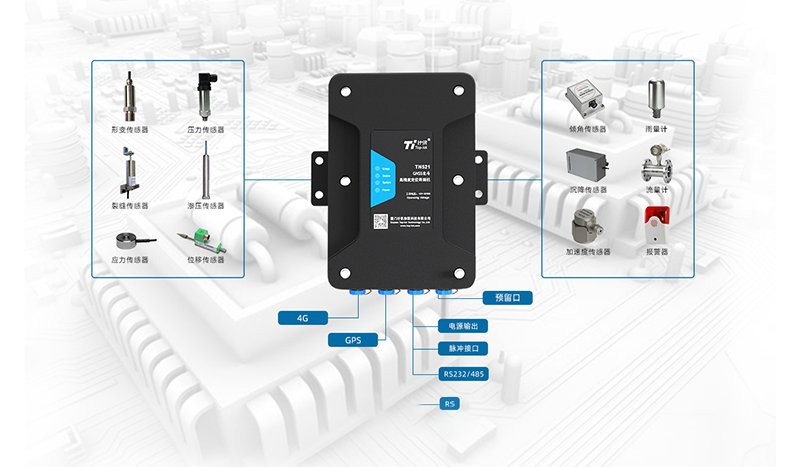

2.5数据接口
具备RS485、RS232数据接口，可通过串口命令设置主机的有关参数。可外接倾角、报警器等传感器，为外接传感器提供供电和网络支持。
2.6电源特性
功耗：接收机应具备低功耗特性，整机平均功耗小于2 W。
供电;工业级端子接口进行供电，通过专用可供电数据线连接接收机，为接收机提供稳定电源。
2.7通电自启
接收机应具备通电自启功能。
三、 特色功能
3.1自动上线
接收机具备开机自动连接平台，支持远程配置。
3.2远程配置
接收机支持远程配置，现场提供电源即可，大幅减少现场工作强度，保障施工安全，必要时进行修改上传频率，固件升级，供电状态和终端设备状态召测等。
3.3状态监控
接收机应具备运行状态监视功能，接收机可将自身的运行状态、网络强度、外接电源电压，环境温度湿度(需要外接传感器)，固件版本号等运行状态信息传输至后台。
3.4电量监视
接收机应具备监测外置电池剩的电量信息(百分比或电压值)，并将监测到的电量信息传输至后台。
3.5多源数据融合
根据监测现�。梢灾С钟炅�、裂缝、倾斜、加速度等传感器的接入，通过多源数据对监测现场进行智能分析。
四、 外观结构
4.1一体化设计
监测站接收机应采用一体化集成设计，集成卫星天线，GNSS板卡，通信;整机集成度高，便于野外安装调试，增强设备的防护性能。
4.2固定方式设计
背面耳朵片安装，采用M4螺丝固定。
